Per determinare se acablaggio del rimorchioè impermeabile, è necessario verificarlo da 3 aspetti: grado di protezione, progettazione strutturale e selezione dei materiali.
Ecco come farlo:
1. Livelli di impermeabilizzazione di base
| Grado di protezione IP | Descrizione della protezione | Condizioni di test e applicazioni di esempio |
| IP67 | Resiste all'immersione temporanea senza infiltrazioni d'acqua | Immersione in 1 m di acqua per 30 minuti (esposizione a breve termine). |
| IP68 | Resiste ad immersioni prolungate e continue | Immersione prolungata (ad esempio, 24 ore a 1,5 m di profondità per imbracature di accumulo di energia). |
| IP6K9K | Resistente ai getti d'acqua ad alta pressione e ad alta temperatura | Resiste a getti d'acqua ad alta pressione e ad alta temperatura (ad esempio, test a 80°C, 100 bar per i cablaggi del telaio). |
Punto chiave: la classificazione deve essere stampata sul connettore o sulla confezione. I prodotti senza classificazione sostanzialmente non hanno capacità impermeabilizzanti.
2. Certificazioni e standard
• Le spine conformi allo standard ISO7638 (come le prese europee a 13 pin) solitamente hanno un design impermeabile incorporato.
• I prodotti legittimi saranno contrassegnati con certificazioni del settore automobilistico come IATF16949.

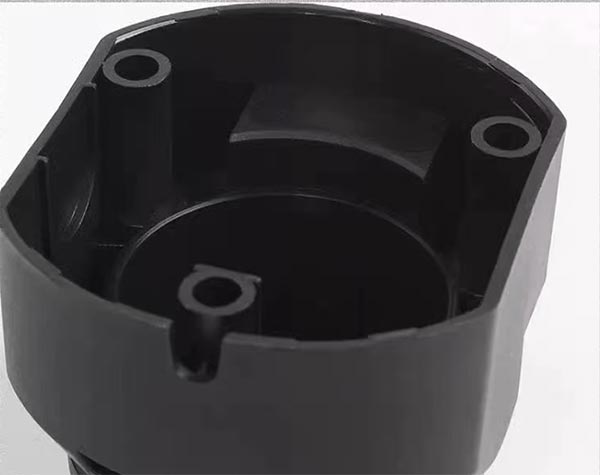

1. Progettazione della tenuta del connettore
• Materiale dell'anello di tenuta: dare priorità alla gomma resistente agli agenti atmosferici, evitando il normale silicone (che è soggetto a invecchiamento).
• Doppia struttura di tenuta - Ad esempio, utilizzando un serraggio filettato + doppia protezione O-ring su entrambe le estremità del filo a spirale (fare riferimento a Nissan Patrol Y62cablaggio del rimorchioprogetto).
• Cavità interna impermeabile: i prodotti di fascia alta progetteranno una cavità sigillante tortuosa (come la struttura a labirinto di un dispositivo di traino) per impedire l'infiltrazione di acqua piovana.

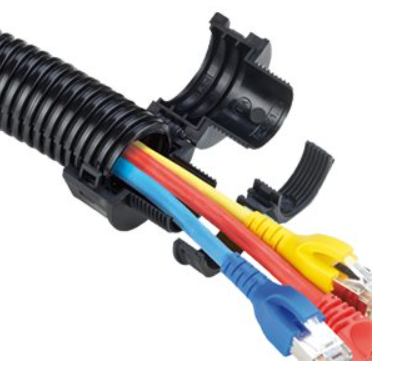

2. Dettagli sulla protezione del cavo
• Materiale della guaina: il materiale TPEE/TPU è superiore al normale PVC (resistenza al freddo -40℃, resistenza al calore 105℃)
• Nessun connettore intermedio: l'intero cavo non presenta punti di interruzione; i giunti dei connettori richiedono resinatura o saldatura ad ultrasuoni.
• Integrità dello strato schermante: lo strato schermante metallico deve estendersi nel connettore per impedire l'ingresso di umidità attraverso gli spazi vuoti.

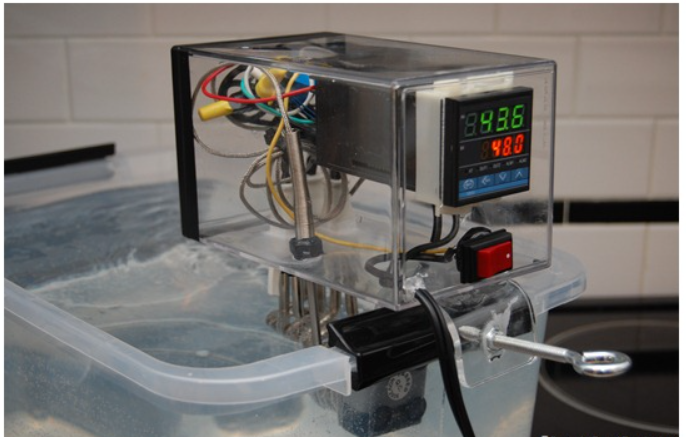

1. Test di immersione in acqua (verifica IP67/IP68)
• Procedura: immergere il cablaggio in acqua pulita profonda 1 metro per 30 minuti (IP67) o 24 ore (IP68).
• Giudizio - Immediatamente dopo la rimozione, testare la resistenza di isolamento ≥100 MΩ (utilizzando un megaohmmetro da 500 V) e non dovrebbero esserci residui di umidità dopo aver smontato il connettore.
Caso di studio: il cablaggio Suzhou Kaibaile New Energy ha superato il test di 24 ore a 1,5 metri di profondità e la resistenza di isolamento ha soddisfatto lo standard.
2. Test di spruzzo d'acqua ad alta pressione (verifica IP6K9K)
• Procedura: utilizzare una pistola ad acqua ad alta temperatura da 80 ℃ (pressione dell'acqua 80-100 bar) per spruzzare il connettore da una distanza di 30 cm per 30 secondi.
• Giudizio - Dopo essere rimasto fermo per 1 ora, testare la continuità del circuito; non devono esserci cortocircuiti o interruzioni del segnale.
Scenari applicabili: cablaggi per telai di automobili, pile di ricarica esterne e altre applicazioni che richiedono protezione contro la pioggia battente.
3. Test delle prestazioni dell'isolamento

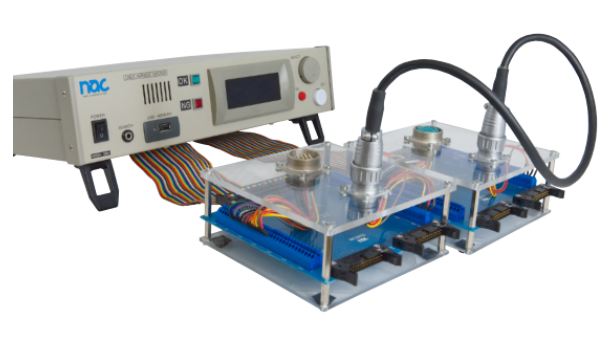

• Resistenza di isolamento ≥ 0,5 MΩ con tensione di 2500 V (test megaohmmetro)
• Test di tensione di resistenza: applicare 1,5 volte la tensione nominale (ad esempio, 18 V per un cablaggio da 12 V) per 1 minuto senza guasti.
